概述
隨著我國通信行業的蓬勃發展，目前4G基站數量已超過百萬，5G標準發布，各大運營商和鐵塔集團也在布局新一代通訊基站。基站用電量不斷上升，通信基站智能化監控及精細化管理已成為各運營商企業的研究方向。
運營商基站共用可降低社會資本投入，但能耗計量問題困擾各大運營商，通過交流智能電表實現對基站內用電分項計量及基站分路計量設備能實現對基站內移動、聯通、電信等運營商的設備能耗管理及運行狀態監測，通過FSU將數據上傳至監控平臺，對后期運營提供可靠保障服務。基站分路計量設備符合《QZTT 2205-2017 直流電量計量模塊技術要求》，交流智能電表符合《QZTT 1017-2015 基站交流智能電表技術規范》。
參考標準
YD/T 585-2010 通信用配電設備
YD/T 1051-2000 通信局（站）電源系統總技術要求
YD/T 1363-2005 通信局（站）電源、空調及環境集中監控管理系統
QZTT 2205-2017 直流電量計量模塊技術要求
QZTT 1017-2015 基站交流智能電表技術規范

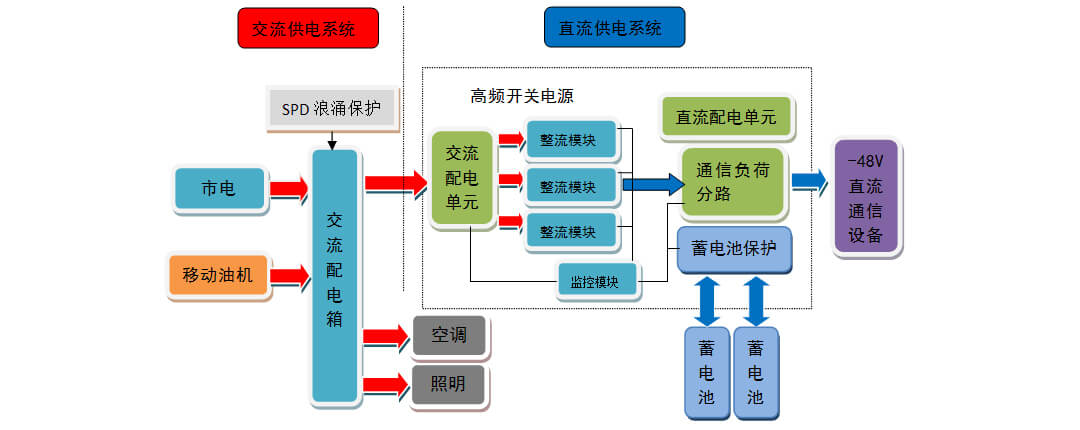

基站配電組成
基站供電系統主要由交流供電系統和直流供電系統組成。交流供電系統：由一路市電電源、一路移動油機電源、浪涌保護器、交流配電箱（具備市電油機轉換功能）組成。直流供電系統：由高頻開關組合電源（含交流配電單元、監控模塊、整流模塊、直流配電單元）、兩組（或一組）蓄電池組成。

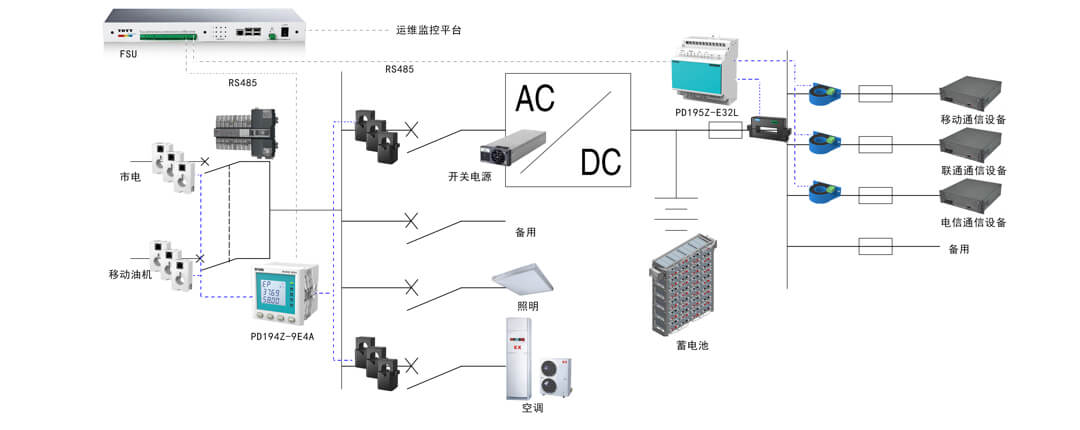

基站內的開關電源、空調、照明以及插座都由交流配電箱進行供電，并通過多回路交流表計實現高精度分路測量，而基站內各類通信設備主要是由直流系統進行供電，利用直流電量分路計量設備對不同運營商的通信設備實現能耗監測，最終都通過FSU設備接至運維監控平臺，實現對通信基站能耗的有效監測及運營管理。

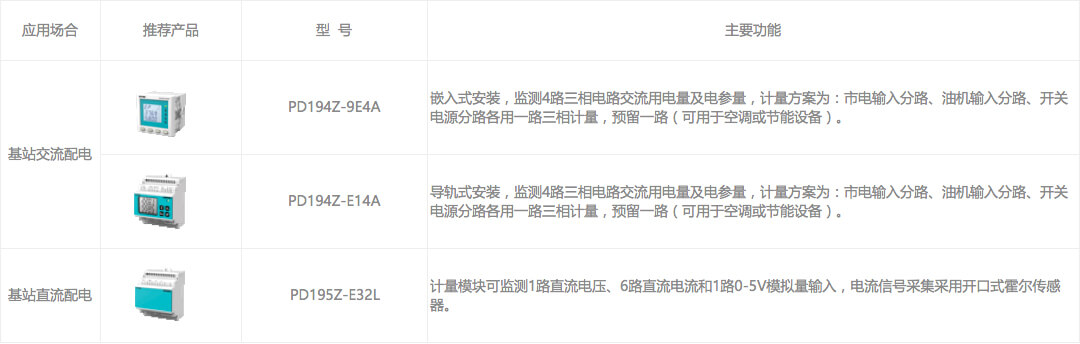

基站分路計量設備我公司提供的產品如下：
配置方案

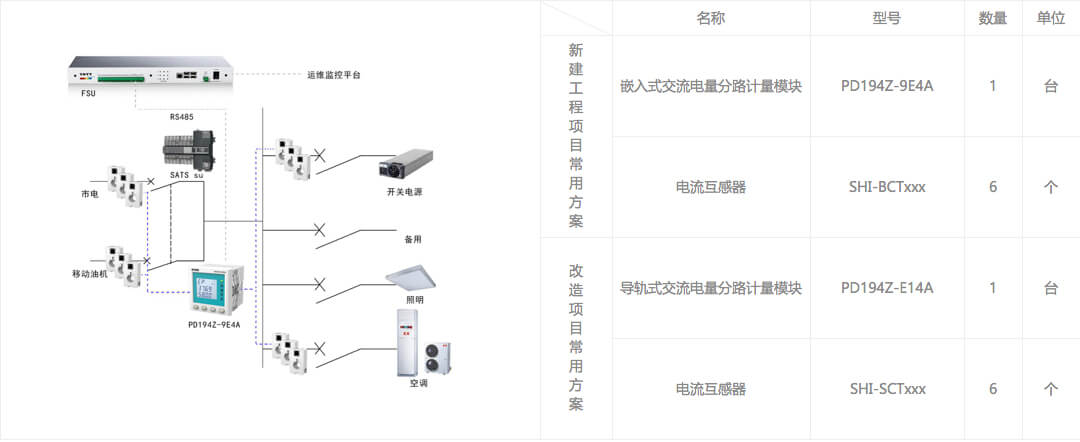

交流電量分路計量方案
計量分路分配方案如下：市電輸入分路、油機輸入分路、開關電源分路各用一路三相計量，預留一路（可用于空調或者其他設備）。

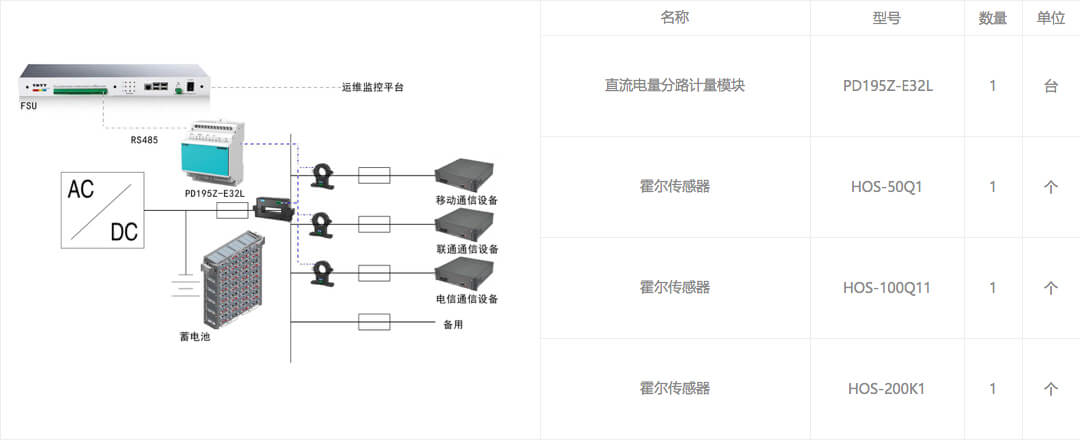

直流電量分路計量方案
計量分路分配方案如下：總計量分路、移動設備分路、電信設備分路、聯通設備分路各用一路計量，另預留兩路。
產品推薦
嵌入式交流電量分路計量模塊
PD194Z-9E4A
特點
? 集成化——全電量參數測量，SOE全事件記錄
? 簡單化——嵌入式安裝或?qū)к壥桨惭b
? 定制化——多路遙信輸入，繼電器輸出及電能脈沖輸出
? 可靠性——IP65防護等級，環境適應性強
? 高精度——進口計量芯片，滿足計費標準
功能
? 遙信、遙測、遙控、遙調
? 電能計量
? 數據統計與存儲
? 事件記錄
應用場景
? 交流配電箱
導軌式交流電量分路計量模塊
PD194Z-E14A
特點
? 標準化——標配RS485接口，滿足YD/T 1363 標準通訊協議
? 集成化——全電量參數測量，SOE全事件記錄
? 簡單化——導軌式安裝
? 可靠性——IP65防護等級，環境適應性強
? 定制化——多路遙信輸入，繼電器輸出及電能脈沖輸出
? 可靠性——采用工業級元器件，環境適應能力強
? 高精度——進口計量芯片，滿足計費標準
功能
? 遙信、遙測、遙控、遙調
? 電能計量
? 數據統計與存儲
? 事件記錄
應用場景
? 交流配電箱
直流電量分路計量模塊
PD195Z-E32L
特點
? 節約性——功耗低，降低運營成本
? 智能化——標配RS485接口，滿足YD/T 1363 標準通訊協議
? 安全性——通過泰爾實驗室檢測認證
? 定制化——測量6路直流電流，1路模擬量輸入
? 緊湊性——標準4P大小，導軌式安裝
? 集成化——全電量參數測量，告警管理，數據統計
功能
? 遙信、遙測、遙控、遙調
? 電能計量
? 數據統計與存儲
? 事件記錄
應用場景
? 交流配電箱
