概述
數據中心建造中，如果涉及、安裝錯誤或粗心大意，導致電工保護產品不匹配或施工質量差，則存在這種電氣故障的風險就比較大。有必要對這種電氣故障進行監控、預警，因此電氣安全類監控產品應運而生。
針對數據中心存在的電氣安全的隱患，目前推出了數據中心電氣火災監控系統和數據中心消防設備電源監控系統，這兩套系統分別用來檢測電氣線路漏電情況和消防設備的供電電源運行情況是否正常，從而為電氣安全提供早期預警監控。
參考標準
GB50016-2014 建筑設計防火規范
GB14287-2014 電氣火災監控系統
GB28184-2011 消防設備電源監控系統
GB50116-2013 火災自動報警系統設計規范
JGJ16-2008 民用建筑電氣設計防火規范
配置方案
數據中心電氣火災監控系統
數據中心的電工產品如過流過載保護電器用于執行操作和實施保護，能夠防止由線間金屬性短路故障和長時間過載發熱或接地電弧性短路故障（漏電）引發的電氣火災，但基本上屬于被動預防。特別是對于線間端子或線路發熱溫度緩慢升高，或泄漏電流緩慢增大而引發的金屬性短路或過載故障，不能提早有效防范。
數據中心的電氣火災監控系統是以電氣火災早期預警監控為主要目的，應用數字化技術，采用分布式設計方案推出的新一代電氣火災監控系統。

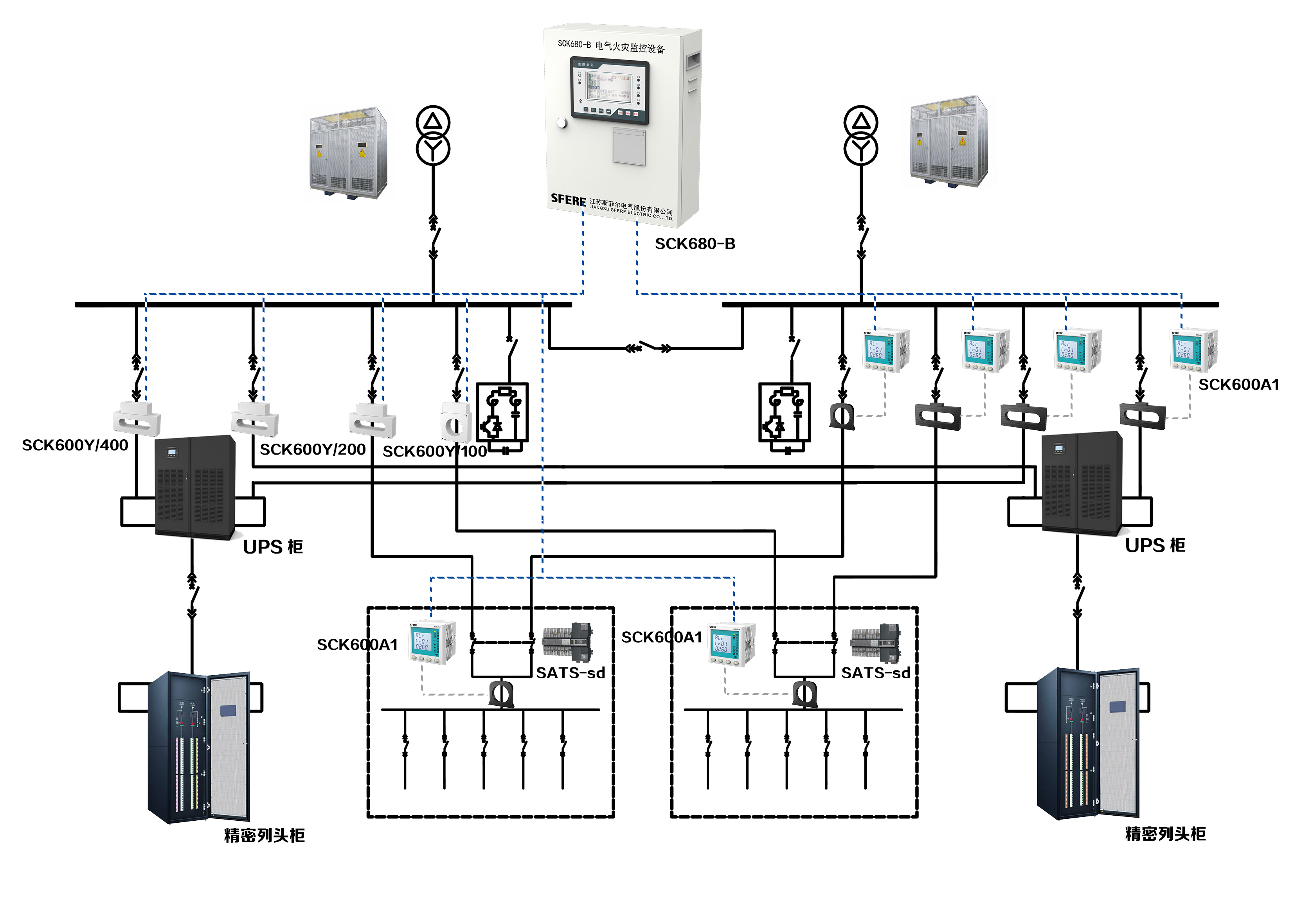

場景及功能描述在數據中心內，SCK600電氣火災監控系統可安裝于TN-S、TN-C-S以及局部TT低壓配電系統中，系統包含SCK680電氣火災監控設備、SCK600電氣火災監控探測器以及剩余電流互感器、溫度傳感器等附件。電氣火災探測器用于監測回路中剩余電流、負荷電流、電纜溫度等參數，同時上傳至監控設備實現集中控制和集中管理；當回路中相關參數異常時，監控設備發生聲光報警，指示報警部位，同時現場探測器發出聲光報警和控制信號，提醒用戶對隱患線路進行排查或者更換，降低由于電氣原因造成火災的風險。
數據中心內的消防控制室，宜設置在建筑內的首層或地下一層，并宜布置在靠外墻部位，電氣火災監控設備設置在消防控制室。當具有兩個或兩個以上消防控制室時，需要區分主消防控制室和分消防控制室，且主消防控制室內電氣火災監控設備能顯示分消防控制室內電氣火災監控設備信息。
剩余電流式電氣火災監控探測器宜設置在第一級配電柜（箱）的出線端（IT系統和消防配電線路不宜設置），當供電線路泄漏電流大于500mA時，在其下一級配電柜（箱）設置。
測溫式電氣火災監控探測器宜安裝于接觸或貼近保護對象的電纜接頭、電纜本體或開關等容易發熱的部位的方式設置。

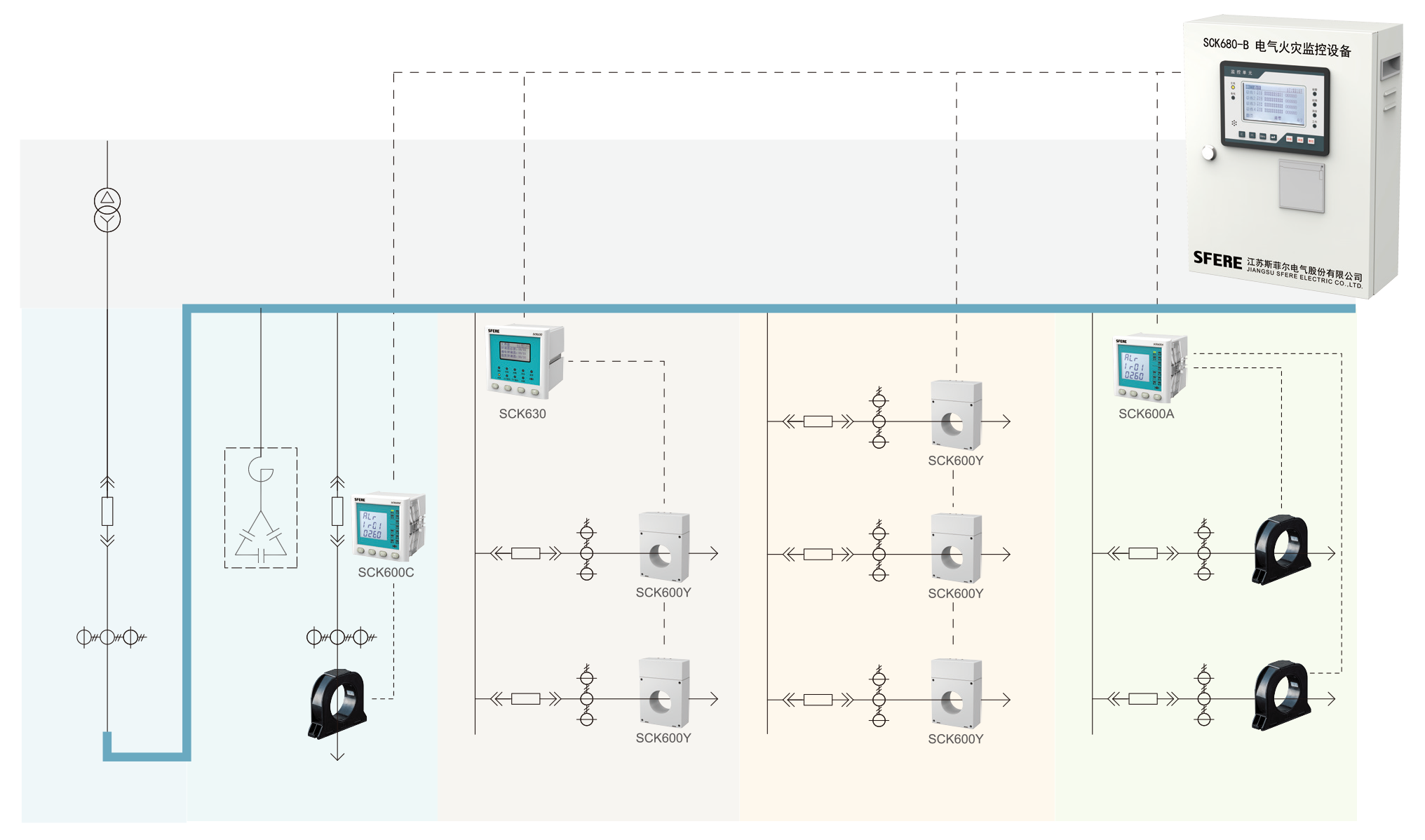

SCK600電氣火災監控系統采用設備層、通信層、管理層三層分布式設計，實現分散控制、集中管理。
針對數據中心監控可采用區域化多級監控設備進行級聯，實現統一操作和設置，并分區域顯示、報警。
針對中小型區域監控可采用單一監控設備實現整體式監控系統，各個安裝區域內的探測器信號全部統一送至監控設備，集中進行處理，集中顯示、報警及管理，系統性價比較高。
數據中心消防設備電源監控系統
數據中心內部，消防報警、防火、滅火系統種類繁多，并分布在建筑內的各個角落。當災情發生的時候，消防設備能否處于正常的工作狀態，直接關系到數據中心核心設備和工作人員的安全。因設備老化、電力中斷造成監控設備與防火設備的工作中斷，延誤了火災的控制而發生的悲劇屢見不鮮。因此，針對消防設備電源的監測系統便應運而生，對各類消防設備的工作狀態進行有效監控。
場景及功能描述在數據中心中，消防設備的正常運轉依賴于供電電源的工作狀態。消防設備電源出現故障，會導致消防水泵無法啟動、疏散指示和應急照明不能輔助疏散、排煙風機無法啟動、防火卷簾門和防火門無法工作等狀況，嚴重影響數據中心內各類設備重資產安全及運維人員的生命安全。
SCK800消防設備電源監控系統通過實時監控消防設備的電源狀態，實時反映出備監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。
SCK800消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過監測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流等故障信息及報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。

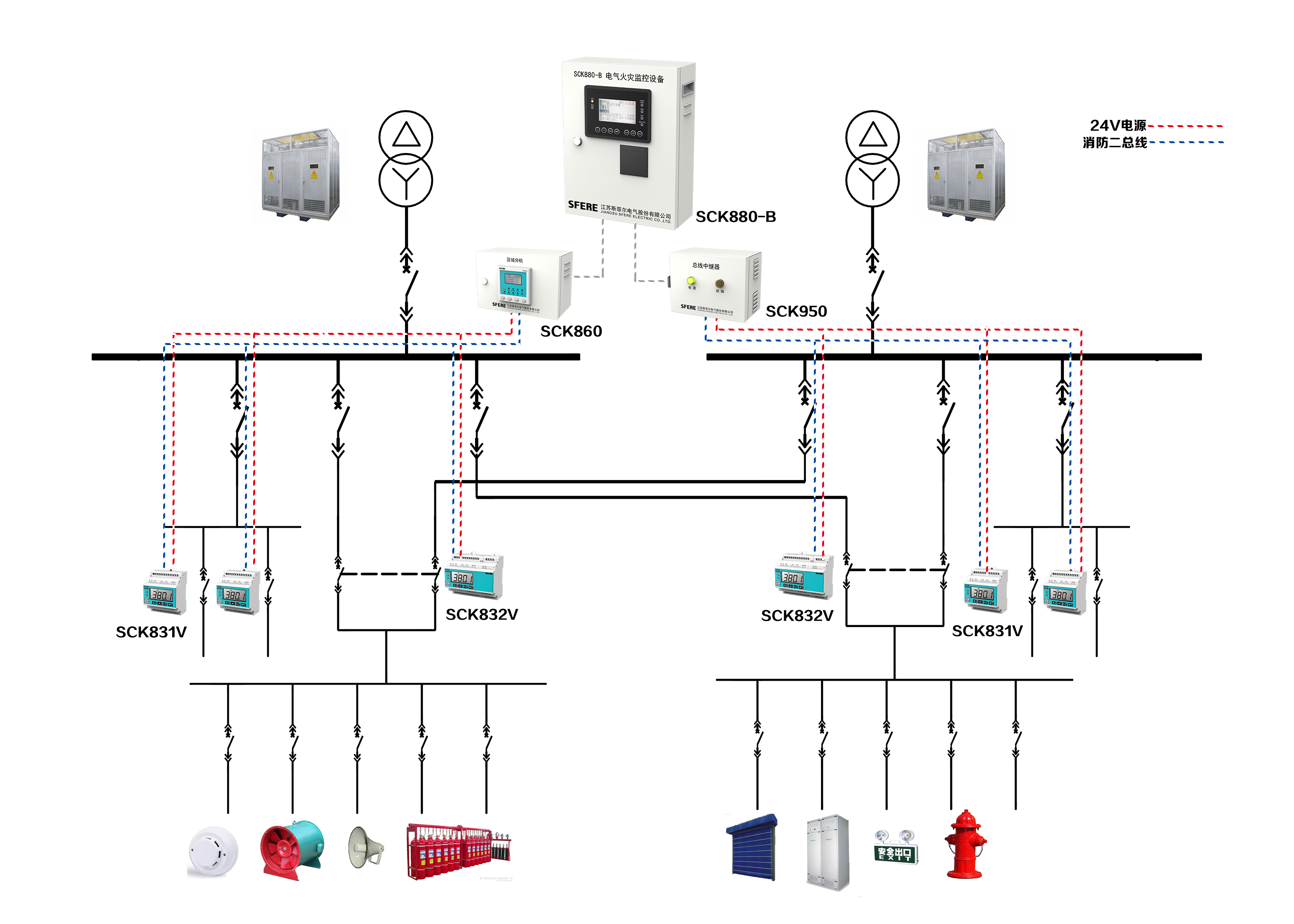

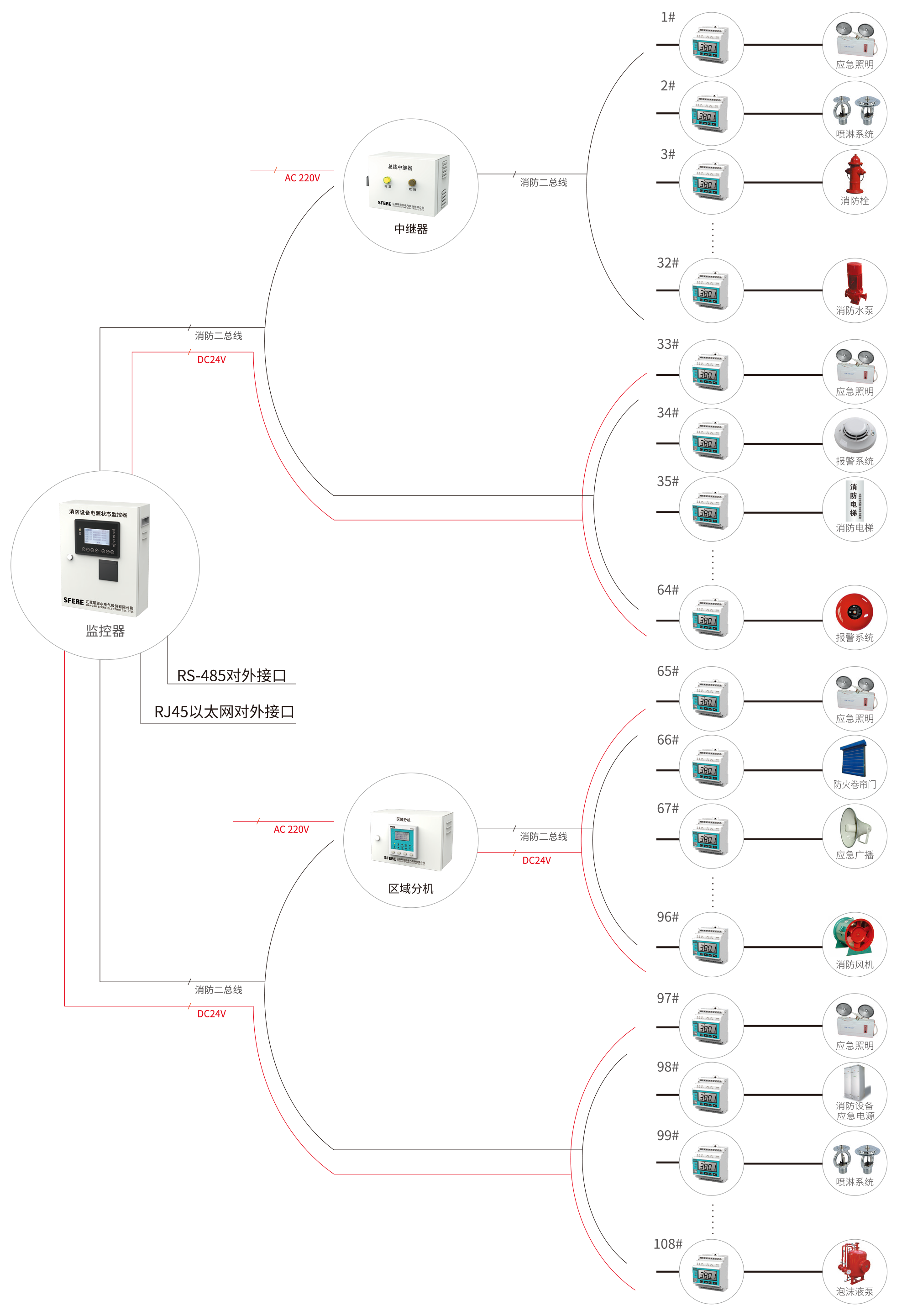

SCK800消防設備電源監控系統采用三層結構，由配置于消防監控室的消防設備電源狀態監控器、安裝于消防設備配電箱內的電壓/電流信號傳感器、消防用電設備組成。系統采用低功耗MCU進行信號處理，系統探測準確、能耗低；系統采用消防二總線組網，可支持總線連接、T形連接、星形連接等，系統實施方便；系統采用DC24V安全電壓供電，系統安全可靠；消防設備電源狀態監控器具備RS-485、RJ45以太網接口，對外提供Modbus-RTU、Modbus-TCP通信協議，可連接其他標準系統。
產品推薦
SCK600A
特點
? 具備剩余電流、溫度等多種保護功能；
? 可實時測量1 / 4 / 8 /16路剩余電流信號；
? 可實時測量1 / 4/ 8 路溫度信號；
? 2路開關量輸入，支持電源狀態監測；
? 標配消防二總線通信接口，應用于電氣火災監控系統；
? 可選配RS485通信接口，MODBUS-RTU協議，應用于電氣火災監控系統；
? 具備事件記錄功能，循環記錄最新16條事件信息，掉電不丟失；
? 報警保護自動跳轉，聲光報警，支持保持、消音、復位操作；
功能
? 監控報警，通信
應用場景
? 交流配電箱、0.4kV配電柜

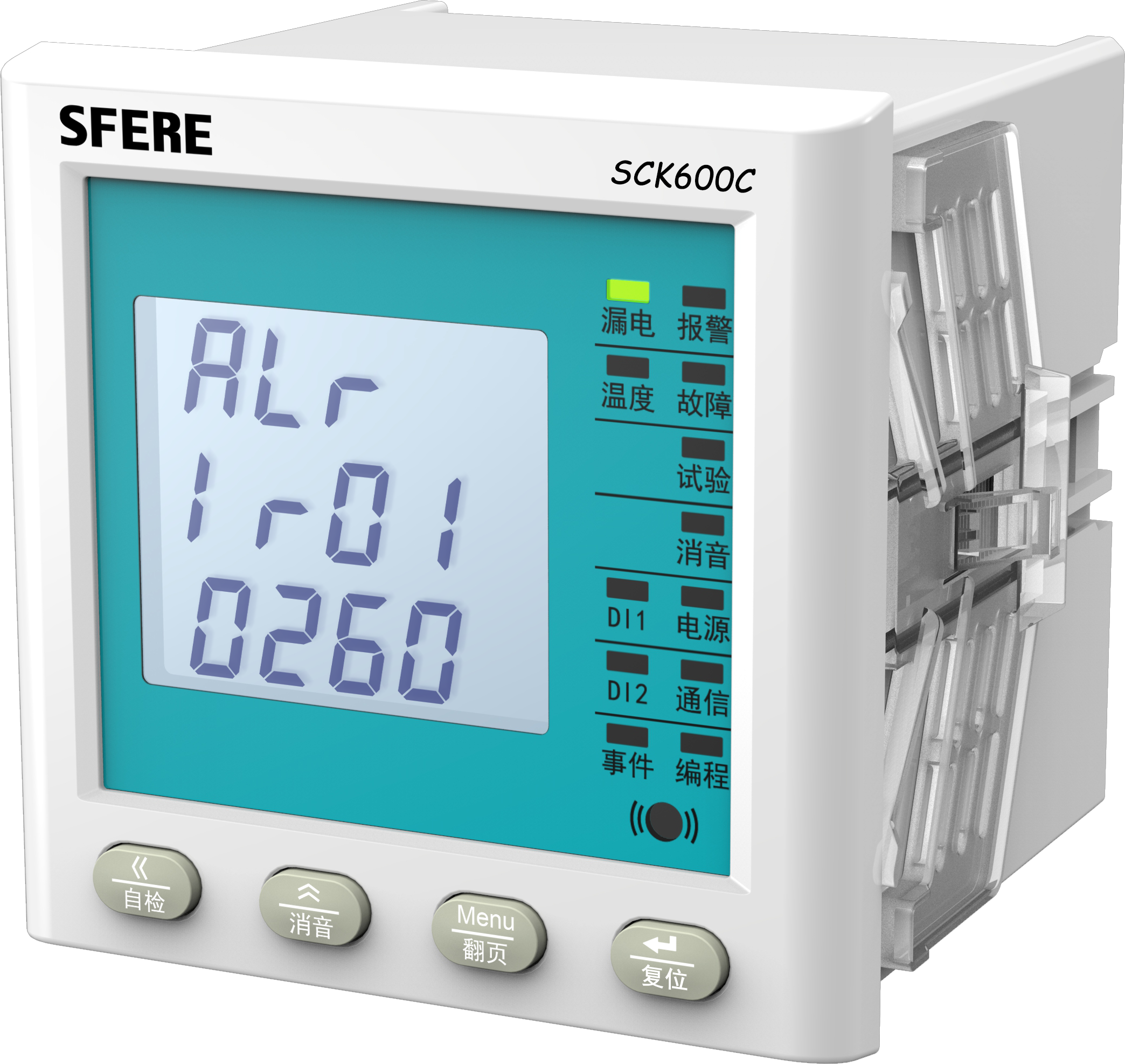

SCK600C
特點
? 具備剩余電流、溫度、過流、過壓、缺相、諧波超標、消防聯動等多種保護功能；
? 實時測量1路剩余電流，4路溫度信號；
? 實時測量三相電網的電壓、電流、功率、頻率、功率因數、諧波THD等參數；
? 雙向電能計量、基波電能計量、四象限無功電能計量；
? 2路開關量輸入，支持消防聯動和電源狀態監測；
? 1路RS485通信接口，標準MODBUS-RTU協議，1路消防二總線通信接口；
? 具備事件記錄功能，循環記錄最新128條事件信息，掉電不丟失；
? 報警保護自動跳轉，聲光報警，支持保持、消音、復位操作；
功能
? 測量電氣火災及電能、諧波等電力參數，雙通訊，可同時接入電氣火災監控設備和電力監控后臺
應用場景
? 交流配電箱、0.4kV配電柜
SCK600Y
特點
? 無極性兩線制連接，總線供電，現場布線簡便；
? 與監控設備實現統一地址編碼和報警值的設置，方便工程調試和維修；
? 總線抗干擾能力強，通信距離≤1500m；
? 探測器自帶故障報警指示燈，方便用戶排查故障點；
? 剩余電流式傳感器的報警閥值50-1000mA可設置；
? 剩余電流式傳感器種類齊全，安裝方便；
功能
? 測量剩余電流，并將數據上傳至監控單元或主機
應用場景
? 交流配電箱、0.4kV配電柜
SCK680-B
特點
? 5寸圖形點陣工業液晶；
? 支持中文輸入，中文提示探測器位置；
? 總線可直接對總線式電氣火災探測器供電；
? 二級操作權限設置，方便管理；
? 可以對監測回路進行早期的預見性告警和緊急性報警，以便及時排除火災隱患，把可能造成的火災消除在萌芽狀態；
? 支持2路繼電器輸出，工作模式固定:第一路輸出為報警輸出，第二路輸出為故障輸出；
? 自備后備電源，支持4小時連續供電；
功能
? 監控報警，故障報警，自檢，信息顯示及查詢
應用場景
? 消防控制室、值班室

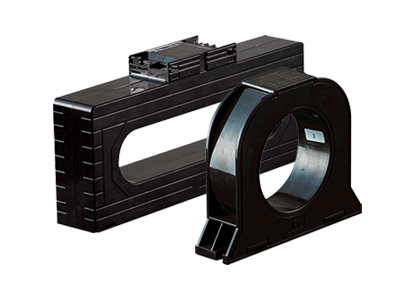

LD
特點
? 測量范圍50~1000mA；
? 測量精度1%；
? 具備穿電纜式、穿銅排式、開口式等多種安裝方式和尺寸；
? 電流比值2000:1；
功能
? 測量剩余電流，與SCK600A、SCK600C配套使用
應用場景
? 低壓配電出線回路
SCK832V
特點
? 節約性——功耗低，降低運營成本
? 智能化——標配RS485接口，滿足YD/T 1363 標準通訊協議
? 安全性——通過泰爾實驗室檢測認證
? 定制化——測量6路直流電流，1路模擬量輸入
? 緊湊性——標準4P大小，導軌式安裝
? 集成化——全電量參數測量，告警管理，數據統計
功能
? 測量2路三相電壓，通信
應用場景
? 消防配電箱
SCK880B
特點
? 5寸圖形點陣工業液晶；
? 支持中文輸入，中文提示探測器位置；
? 自帶電池，總線可直接對探測器供電；
? 二級操作權限設置，方便管理；
? 可以對監測回路進行早期的預見性告警和緊急性報警；
? 支持2路繼電器輸出，工作模式固定:第一路輸出為報警輸出，第二路輸出為故障輸出；
? 自備后備電源，支持4小時連續供電；
功能
? 監控報警，故障報警，自檢，信息顯示及查詢
應用場景
? 消防控制室、值班室
